镀铬层剥落怎么判断原因？前处理、镀层与使用条件

镀铬层剥落通常不是单一原因。先记录剥落位置、时间和工况，再把前处理、镀层参数与使用条件分开核对。前处理看基体表面是否清洁和一致，镀层看厚度、硬度与附着力，使用条件看载荷、冲击、腐蚀和配合。这样更容易把问题归到可验证的项目上。

剥落先查前处理还是镀层？

先从前处理和基体表面查起，再核对镀层参数。剥落处如果露出基体，重点看镀前表面是否清洁、有无锈蚀和氧化皮，以及基体状态是否与图纸一致。工程硬铬不等于装饰铬，基体状态会影响整条工艺路线。若剥落发生在边缘、台阶或键槽附近，还要核对镀前尺寸、倒角与最终尺寸的分配是否明确。验收时不能只看表面颜色和亮度，应把镀前记录、镀层要求和尺寸报告放在一起比对。

镀层厚度和硬度怎么排查？

把镀层厚度、最终轴径和硬度分开核对。轴类按直径计量时，单边镀层厚度为镀后直径与镀前直径差值的一半，图纸只写镀硬铬而不写厚度，后续很难判断剥落与厚度是否有关。义欣常规硬铬层单边 10～50 μm，按订单定制，硬铬层硬度可达 HV800+。厚度、硬度和附着力不能只凭外观看，应按双方确认的方法检测。涉及工程用途电沉积铬镀层时，可参考 ISO 6158:2018。若使用环境有盐雾要求，盐雾性能不在标准规格里；需要盐雾等级时，加厚镀层，并可委托第三方实验室按单检测。检测结果只对送检样品有效，检测项目、取样位置和判定方式要在询价阶段写清。

使用条件怎么排除？

使用条件要看载荷、冲击、腐蚀、磨粒和配合状态。重载或冲击工况下，基体强度不足会让镀层承受额外变形，单看镀层厚度不能下结论。义欣目录中，42CrMo 调质镀铬棒调质硬度 HRC30～38，适合重载、冲击工况；40Cr 调质镀铬棒调质硬度 HRC28～35。如果介质有腐蚀性，要在询价时说明，并单独约定盐雾等级和检测方式。配合过盈、局部应力集中和安装损伤也要记录，这些信息有助于判断剥落是发生在装配阶段还是使用阶段。

不同基体状态怎么影响判断？

基体状态不同，排查时的重点也不同。软轴不做高频淬火，硬轴先高频淬火再镀硬铬；调质类要先确认调质硬度。把产品路线、基体状态和表面处理对齐，才能判断镀层要求是否与基体匹配。

询价时写清这些

• 基体材料与状态：45#、40Cr 或 42CrMo；高频淬火仅适用于 45# 镀铬硬轴与 45# 镀铬直线光轴，40Cr、42CrMo 只做调质状态，调质硬度按订单确认。
• 镀前尺寸与镀后最终尺寸：把基体尺寸和成品尺寸分开写，明确单边镀层厚度。
• 镀层要求：硬铬层单边厚度范围、硬度要求，以及是否需要盐雾等级。
• 公差与几何要求：直径公差带、直线度、圆度或跳动按功能选择，不写没有用途依据的项目。
• 用途与工况：载荷、冲击、腐蚀、磨粒、配合方式、安装位置，便于判断选材和镀层路线。
• 检测与验收：材质证明、尺寸检测、镀层厚度和硬度检测方法，委托检测机构按单约定。
• 数量、长度与交期：长度、数量、切割要求，非标直径、定制热处理等定制类产品，工期与客服协商。

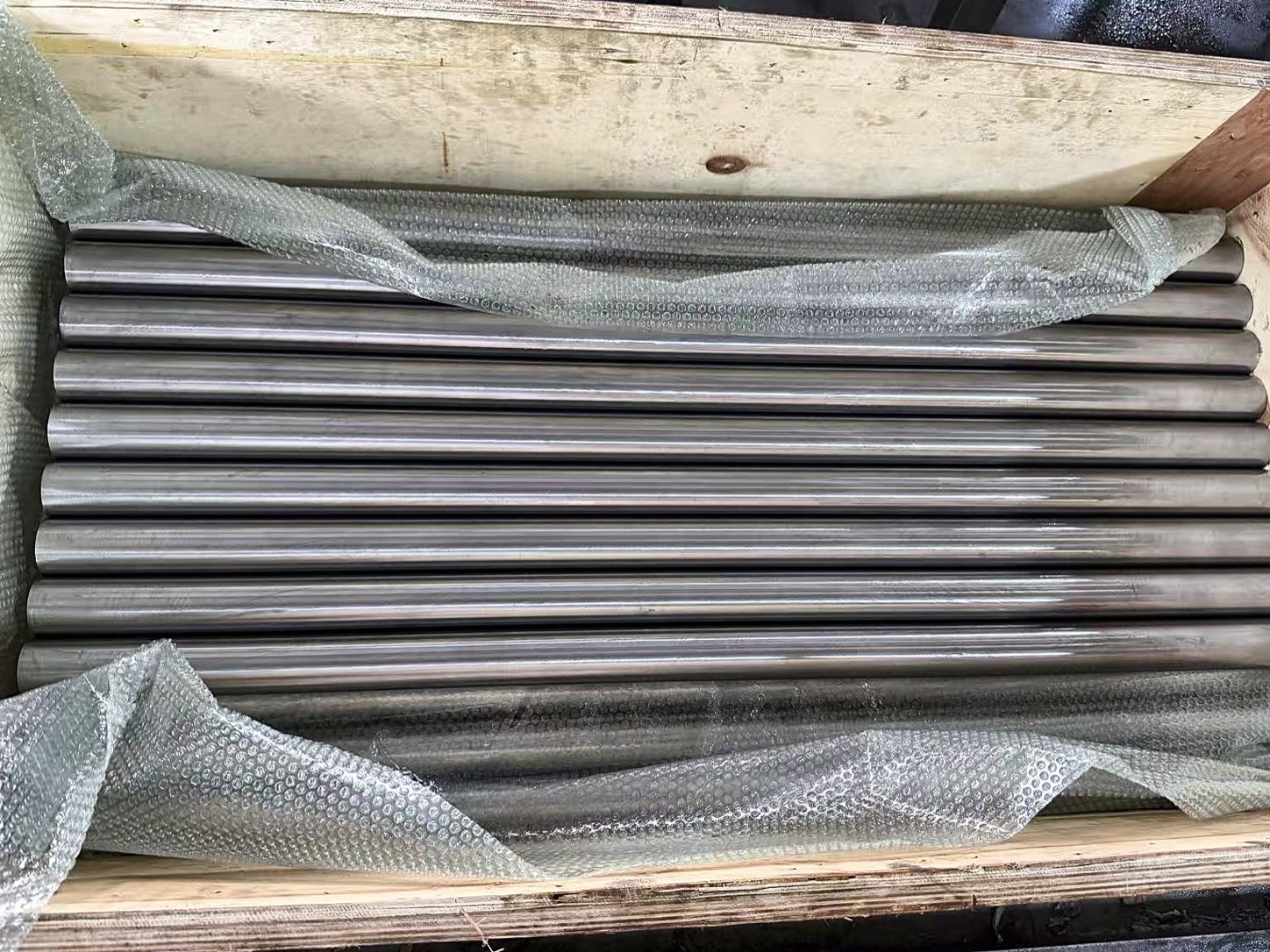

• 包装与运输防护：国内发货用气泡膜加棉绳捆扎，出口棒料裹气泡膜、装木箱，避免划伤镀层表面。

常见问题

镀铬层局部起皮，先查什么？

先记录起皮位置、面积和出现时间，查看剥落处是否露出基体。接着核对镀前表面是否清洁、有无锈蚀或氧化皮，再核对镀层厚度、镀前尺寸和最终尺寸是否与图纸一致。不要只凭外观判断，厚度、硬度和附着力应按约定方法检测。

镀层加厚能防止剥落吗？

不能只靠加厚解决。义欣常规硬铬层单边 10～50 μm，按订单定制；需要盐雾等级时，加厚镀层，并可委托第三方实验室按单检测。加厚会改变最终尺寸，必须同时确认公差和配合要求，避免尺寸超差或装配干涉。

图纸上怎么写镀层要求？

把基体材料和热处理、镀前尺寸、镀后最终尺寸、单边镀层厚度、硬度要求和验收方法分开写。若有盐雾要求，单独注明等级和检测方式。只写镀硬铬或表面镀铬，验收时容易缺少判定依据，也不利于区分前处理、镀层和使用条件的影响。

硬铬层硬度越高越不容易剥落吗？

不能这样判断。硬铬层硬度可达 HV800+，但剥落还与基体状态、前处理和附着力有关。厚度、硬度和附着力不能只凭外观看，应按双方确认的方法检测。硬度是其中一项，不是单一判据。

结论

判断镀铬层剥落，建议按前处理与基体、镀层参数、使用条件三条线分别核对。先看剥落处暴露的基体表面和镀前记录，再核对单边镀层厚度、硬度和最终尺寸，最后回到载荷、冲击、腐蚀和配合工况。询价和图纸把基体状态、镀前尺寸、镀后尺寸、镀层厚度、检测方法写清，后续验收才有依据。

参考资料

• ISO 6158:2018 面向工程用途电沉积铬镀层。
