活塞杆漏油和杆表面有什么关系？粗糙度与镀层检查

活塞杆漏油与杆表面状态直接相关，粗糙度只是检查项之一。杆面划伤、压痕、麻点、镀层起皮、防尘圈失效和介质污染，都会让密封提前失效。选型、询价和验收应把粗糙度、镀层与杆面缺陷放在同一张表里判断。

漏油为什么不能只看 Ra？

不能只看 Ra。Ra 合格并不等于杆面没有其他问题。污染会严重损伤活塞杆、缸壁、密封和其他零件，是流体动力系统中密封和零件提前失效的主要原因之一；防尘圈的作用是在杆缩回时阻止灰尘、污物和水分进入油缸。镀前基体上的麻点和划痕在镀后大多会被放大，建议在镀前去除。因此排查漏油时，除 Ra、Rz、Rmr 外，还要查杆面划伤、压痕、麻点、防尘圈状态和介质清洁度。

对采购来说，图纸只写一个 Ra 值，验收时容易漏掉轴向划伤和镀层局部剥落。义欣常规镀铬表面 Ra ≤ 0.4 μm，磨光表面 Ra ≤ 0.8 μm，但这只是表面粗糙度的一项约定，仍要结合杆面缺陷和镀层检查一起判断。

杆面哪些缺陷会破坏密封？

要重点看轴向划伤、压痕、麻点、镀层起皮或剥落，以及防尘圈失效后带入的污染物。基体上的麻点、划痕要在镀前处理，否则镀后往往会被放大；污染物进入油缸后，同样会损伤杆面和密封。

验收时不要只测一处粗糙度。应在杆的工作段、密封行程范围和端部过渡区分别看，重点记录轴向划伤和局部压痕。义欣国内发货用气泡膜加棉绳捆扎，出口棒料裹气泡膜、装木箱，成品棒不用钢带，目的是减少搬运和包装环节对杆面的划伤。若杆已装机，还要检查防尘圈状态和介质清洁度，确认其能在杆缩回时阻挡灰尘、污物和水分。

硬铬层要做多厚、怎么查？

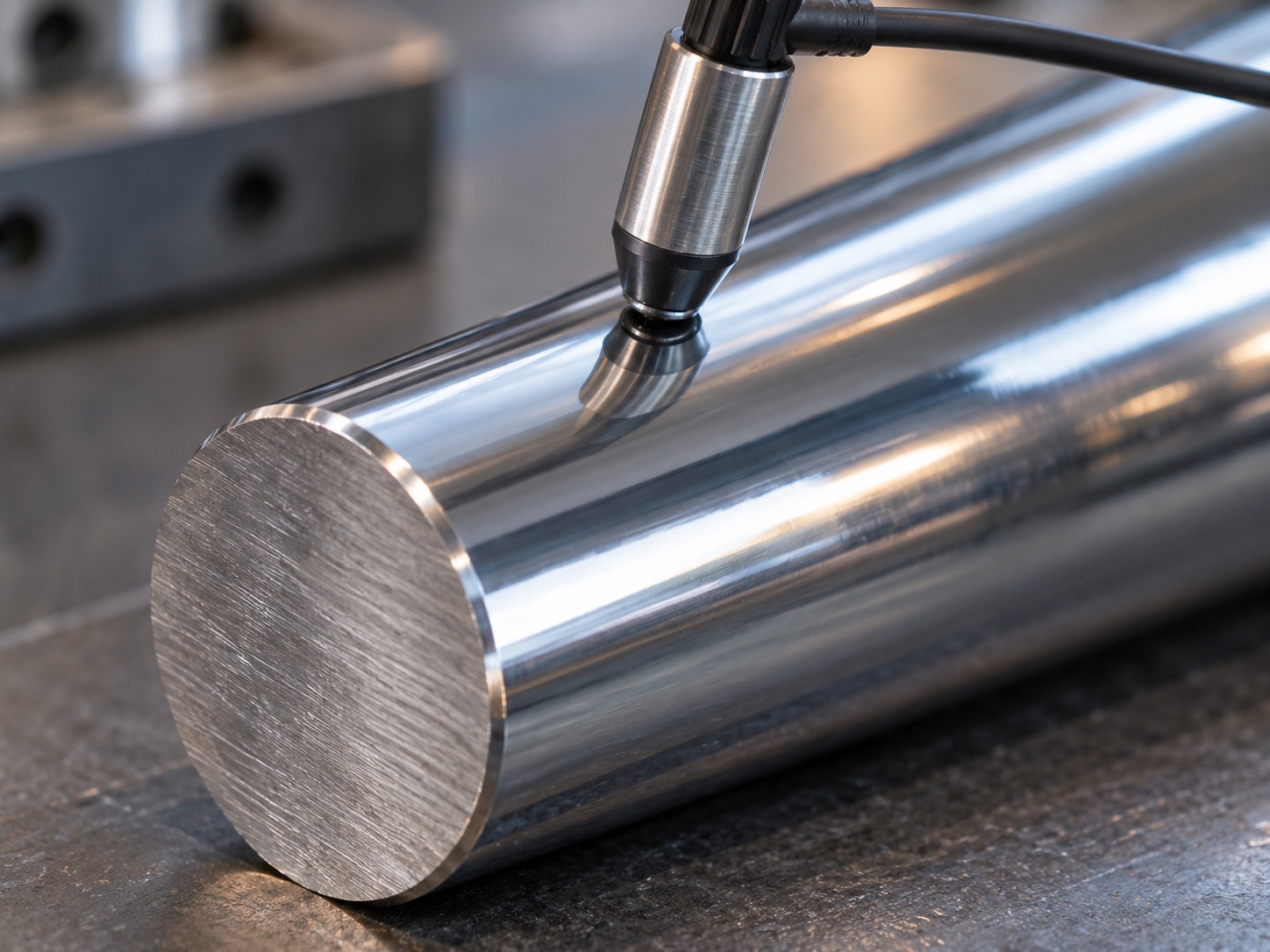

厚度按工况和图纸约定。义欣常规硬铬层单边 10～50 μm，可按订单定制，硬铬层硬度可达 HV800+。检查时不能只看外观亮不亮。结合力与镀前表面准备密切相关，基体缺陷要提前处理好。腐蚀性能取决于铬层类型、裂纹和孔隙、底层、精加工和使用环境，应按约定试验验证，而不是只看外观。

盐雾性能不在标准规格里；需要盐雾等级时，加厚镀层，并可委托第三方实验室按单检测。验收单上建议同时写厚度、硬度、结合力方法、外观限制和检测位置。

粗糙度与镀层验收怎么写进图纸？

把 Ra、Rz、Rmr、镀层单边厚度、硬度、结合力和杆面缺陷限制一起写。义欣常规能力是镀铬 Ra ≤ 0.4 μm、磨光 Ra ≤ 0.8 μm；硬铬层单边 10～50 μm，按订单定制；硬铬层硬度可达 HV800+。公差和直线度也要写清：常规直径 Φ4–140 mm，定做至 Φ200 mm；Φ4–11 为 -0.02～-0.05 mm（调质类最小 Φ8，故为 Φ8–11；40Cr 调质磨光圆最小 Φ5，故为 Φ5–11），Φ12 以上可选 0～-0.02、-0.01～-0.03、-0.02～-0.05 mm；直线度 Φ25 以上约 0.1 mm/m，Φ25 以下约 0.2 mm/m。下面这张表可作为询价和验收的检查框架。

询价时写清这些

• 产品与材料状态：45# 镀铬软轴、45# 镀铬硬轴、45# 镀铬直线光轴、45# 调质镀铬棒、40Cr 调质镀铬棒或 42CrMo 调质镀铬棒；42CrMo 只做调质状态，订货，1 吨起；出口交期 7–10 天（另加订舱时间），内贸工期与客服协商。
• 表面与粗糙度：硬铬层单边厚度按订单定制，常规 10～50 μm；镀铬 Ra ≤ 0.4 μm、磨光 Ra ≤ 0.8 μm，并约定 Rz、Rmr。
• 硬度：45# 镀铬软轴基体约 HRC17；45# 镀铬硬轴淬硬层 ≥ HRC55、有效硬化层约 2 mm；45# 调质表面硬度 HRC25～28 或 HRC28～32（按订单选择）；40Cr 调质 HRC28～35；42CrMo 调质 HRC30～38。
• 尺寸与形位：直径、公差带、直线度、长度和定尺；Φ4–11 为 -0.02～-0.05 mm（调质类最小 Φ8，故为 Φ8–11；40Cr 调质磨光圆最小 Φ5，故为 Φ5–11），Φ12 以上可选 0～-0.02、-0.01～-0.03、-0.02～-0.05 mm；直线度 Φ25 以上约 0.1 mm/m、以下约 0.2 mm/m。
• 杆面缺陷验收：轴向划伤、压痕、麻点、镀层起皮等允许界限和检查方法。
• 镀层结合力与外观：按约定方法检验，结合力与镀前表面准备密切相关。
• 防尘圈和介质清洁度：由油缸方确认，并纳入漏油排查记录。
• 包装与交付：国内发货用气泡膜加棉绳捆扎，成品棒不用钢带；出口棒料裹气泡膜、装木箱。

常见问题

漏油只和 Ra 有关吗？

不只。Ra 是重要检查项，但杆面划伤、压痕、麻点、镀层起皮、防尘圈状态和介质清洁度都要查。介质污染也会造成密封和零件早期失效。图纸只写 Ra，验收时容易漏掉轴向划伤和局部镀层缺陷。

硬铬层越厚越好吗？

不能简单这样判断。义欣常规硬铬层单边 10～50 μm，可按订单定制；腐蚀性能取决于铬层类型、裂纹和孔隙、底层、精加工和使用环境，应按约定试验验证。需要盐雾等级时，加厚镀层，并可委托第三方实验室按单检测。

镀铬后表面看起来亮就算合格吗？

不能。外观不能代替检验。基体缺陷在镀后通常更明显；结合力与镀前表面准备密切相关。验收应按图纸约定检查粗糙度、镀层厚度、结合力、杆面划伤和压痕等。

调质镀铬棒和镀铬硬轴怎么选？

需要表面高硬度、抗划伤时，可选 45# 镀铬硬轴或 45# 镀铬直线光轴，高频淬火后淬硬层 ≥ HRC55、有效硬化层约 2 mm。需要芯部韧性并兼顾表面镀铬时，可选 45# 或 40Cr 调质镀铬棒；42CrMo 仅做调质状态，订货前请与义欣确认。

结论

活塞杆漏油和杆表面关系密切，粗糙度只是入口。排查时把 Ra、Rz、Rmr 与杆面划伤、压痕、麻点、镀层起皮、防尘圈状态和介质清洁度一起看。镀层方面，按图纸约定硬铬层单边厚度、硬度和结合力检验方法；义欣常规镀铬 Ra ≤ 0.4 μm、磨光 Ra ≤ 0.8 μm，硬铬层单边 10～50 μm、硬度可达 HV800+。选型落到义欣目录中的 45#、40Cr 或 42CrMo 对应产品，询价时写清材料状态、表面要求、公差、直线度、缺陷验收和包装。按图纸和订单确认，有助于减少漏油排查中的扯皮。
