小型直线模组用直线光轴怎么选？直径与配合怎么定

小型直线模组用直线光轴，先按载荷、行程和支承跨距估算直径，再按直线轴承的配合要求确定轴径公差带，最后把直线度、粗糙度和表面硬度分项写进图纸。直径决定承载与刚性，配合决定装配与运行精度，两者不能相互替代。

直径该按什么定？

直径由载荷、支承跨距、行程和直线轴承的内径系列共同决定，不能只按模组外形宽度取一个整数。载荷越大、跨距越长，同一轴径下的挠曲与振动越明显；行程长时还要关注长径比，必要时增加支承点，而不是单纯加粗轴径。轴径最终要落到直线轴承已有的内径规格上，否则配合件选不到。

向供应商说明用途时，把载荷方向与大小、支承跨距、行程、运行速度和拟用轴承型号一起给出，直径的取舍才有依据。义欣 45# 镀铬直线光轴常规直径 Φ4–130 mm，其中 Φ28 及以下走冷拉、Φ30 以上走剥皮，可作为初步对照。

轴径公差怎么和直线轴承配合？

用于直线轴承时，常用公差带为 0～-0.02 mm，这是起点而不是全部信息。公差代号只有和基本尺寸、配合件、测量方法、有效长度与验收位置放在一起才有意义；ISO 286-1 提供圆柱等线性尺寸的公差代码体系，也解释基孔制和基轴制原则，但不会替代工程人员按功能选择配合。

只写 h6 或“精度高”，对方无法判断你要的是间隙、过渡还是过盈，也无法判断长轴在哪个位置测量。义欣公差带可按图纸做到 0.02 mm：Φ4–11 常规为 -0.02～-0.05 mm，Φ12 以上可选 0～-0.02、-0.01～-0.03、-0.02～-0.05 mm。长轴还应说明测量位置与支承方式，否则同一支轴可能出现不同测量结论。

直线度和表面状态要写到什么程度？

按功能风险选必要项目，不必把所有几何项目都堆在图纸上。直线度、圆度、圆柱度和跳动各自回答不同问题，无依据地全标会增加成本和争议来源。

义欣镀铬轴常规直线度为 Φ25 以上约 0.1 mm/m、Φ25 以下约 0.2 mm/m；镀铬表面粗糙度 Ra ≤ 0.4 μm，磨光 Ra ≤ 0.8 μm；硬铬层单边 10～50 μm，可按订单定制，硬铬层硬度可达 HV800+。以上为常规能力，以图纸和订单确认。

表面结构的图样表达可按 ISO 21920-1:2021 的标注规则，术语与参数可对照 ISO 21920-2:2021，规范操作按 ISO 21920-3:2021。表面越亮不等于 Ra 越小，视觉受光照、材质和纹理方向影响，验收要写清测量方法。

材料与热处理按什么工况选？

需要后续车铣钻加工的轴件、支撑与导向、一般滑动配合，可选 45# 镀铬软轴；有连续往复运动、需要表面耐磨的，选高频淬火后镀硬铬的 45# 镀铬硬轴或 45# 镀铬直线光轴；需要基体强度与尺寸稳定性的，选调质后镀铬的产品；重载、冲击工况可考虑 42CrMo 调质镀铬棒。需要注意的是，镀铬软轴指表面未做高频淬火的 45# 镀铬轴，不是柔性传动用的钢丝软轴。

询价时写清这些

• 轴径与公差：基本尺寸、上/下偏差或公差带，以及测量位置与有效长度。
• 几何项目：直线度、圆度、圆柱度、跳动中真正需要验收的项目，不要默认全标。
• 表面结构与测量条件：Ra 或对应的表面结构参数、测量方法和取样条件。
• 材料与状态：是否需要高频淬火、是否调质、调质硬度档位。
• 镀层要求：是否需要加厚镀层，是否有耐蚀或委托检测要求。
• 端部与加工：倒角、螺纹、铣扁、钻孔等端部结构。

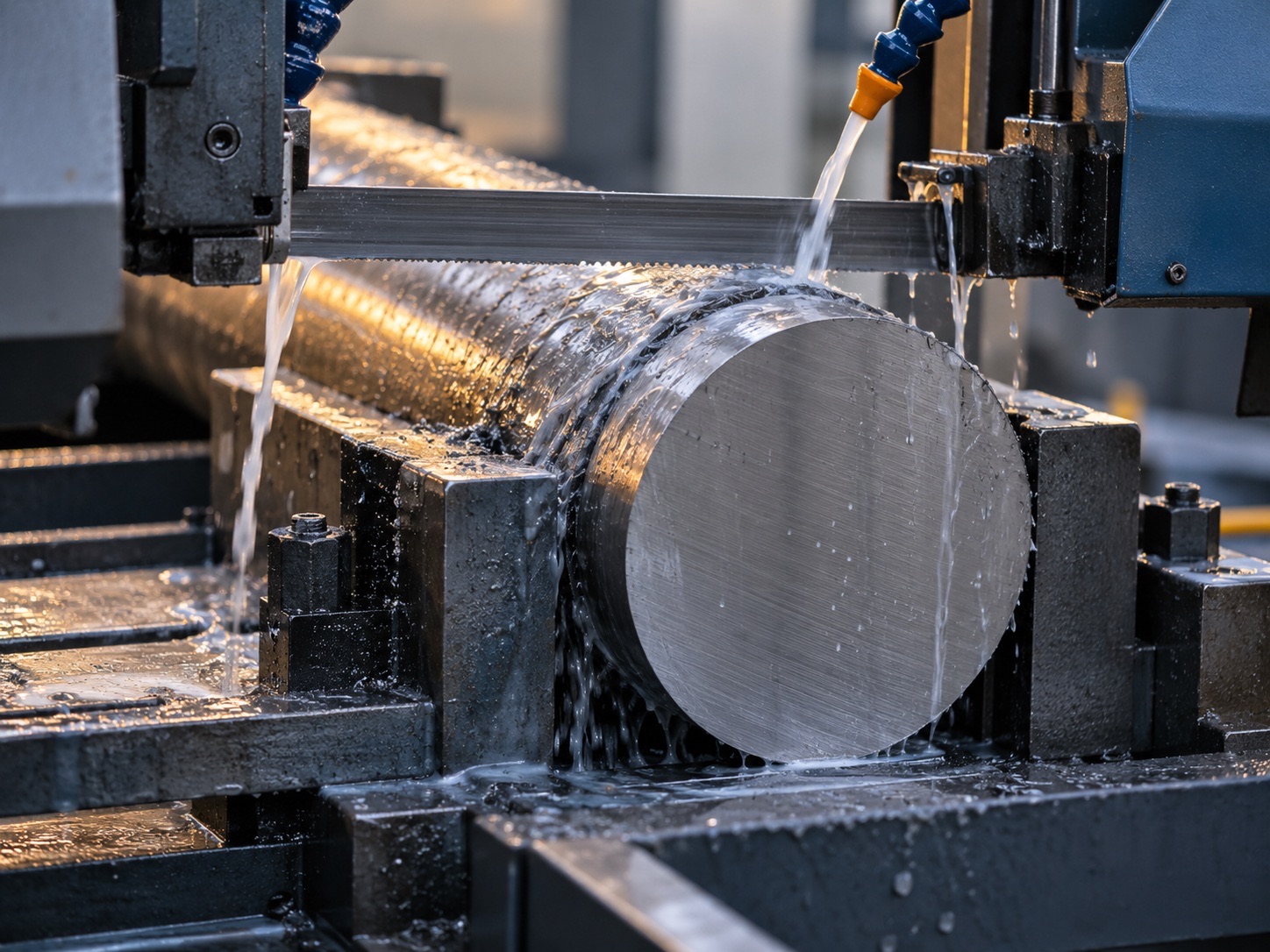

• 定尺与数量：长度、数量、切割余量与交期。
• 外观、防锈与包装：划伤、磕碰、防锈方式和包装要求，报告项目在订单前约定。

常见问题

表面越亮，Ra 就一定越小吗？

不一定。视觉受光照、材质和纹理方向影响，亮面不等于低 Ra。验收应采用约定的测量方法，把表面结构参数和测量条件写进图纸与订单，出现分歧时按约定条件复核，而不是靠目视比较下结论。

Ra 合格是否代表密封一定可靠？

不能单独下结论。密封还涉及纹理方向、波纹、圆度、尺寸、材料与密封件设计。轴径合格不代表几何形状合格，表面粗糙度合格也不代表配合与密封一定可靠，建议把相关项目分项约定并按功能验收。

所有轴都要标圆柱度吗？

不需要。应按功能风险选择必要项目，避免增加没有用途依据的成本和争议。直线度、圆度和圆柱度控制的是不同方面的形状偏差，只在功能确实依赖时标注，并说明测量位置与验收方法。

报告是不是默认随货？

不是。材质、硬度、镀层或委托检测报告的项目、批次、抽样和交付形式应在订单前约定，采购方需要说明要哪几项、随哪一批交付。未约定的项目，到货后再补做往往影响交期和判定口径。

结论

小型直线模组选直线光轴，顺序是先定直径，再定配合，最后按功能确定几何与表面要求。直径由载荷、跨距、行程和轴承内径规格共同决定；轴径公差要与基本尺寸、配合件和测量条件成套出现，用于直线轴承时常用 0～-0.02 mm；直线度、粗糙度和镀层厚度按验收需要分项写入图纸。把这些写清楚，报价、加工和验收才有共同依据。

参考资料

• ISO 286-1，提供圆柱等线性尺寸的公差代码体系，也解释基孔制和基轴制原则。
• ISO 1101:2017 形状、方向、位置与跳动的几何公差，提供几何规范符号语言和解释规则。
• ISO 21920-1:2021 表面结构轮廓法——图样标注规则，规定技术产品文件中用图形符号表达轮廓法表面结构的规则。
• ISO 21920-2:2021 表面结构轮廓法——术语、定义与参数，定义用轮廓法确定表面结构时使用的术语和参数。
• ISO 21920-3:2021 表面结构轮廓法——规范操作，现行版本规定轮廓法表面结构的完整规范操作。
